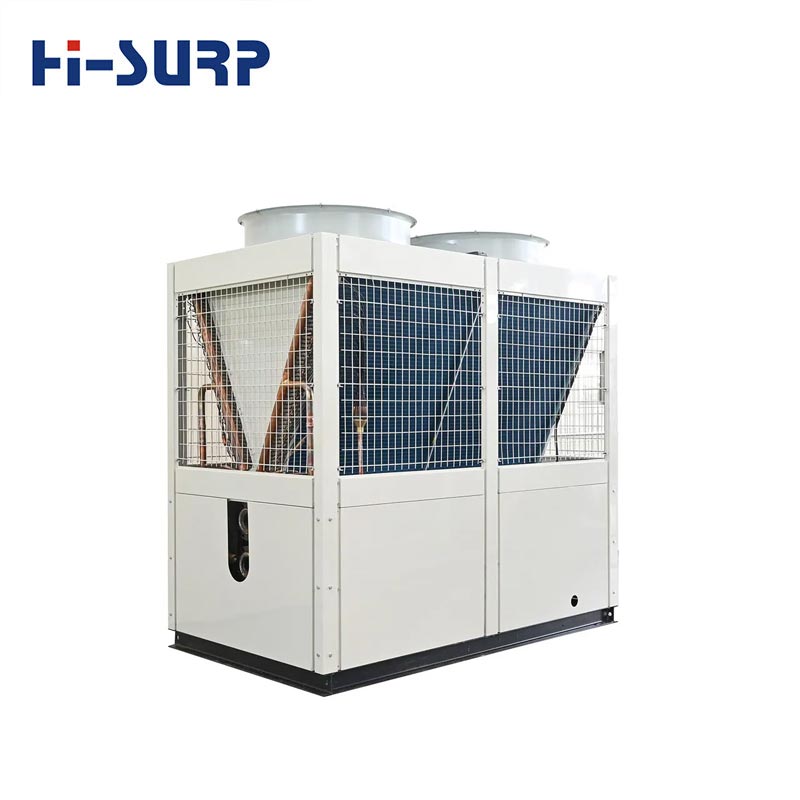

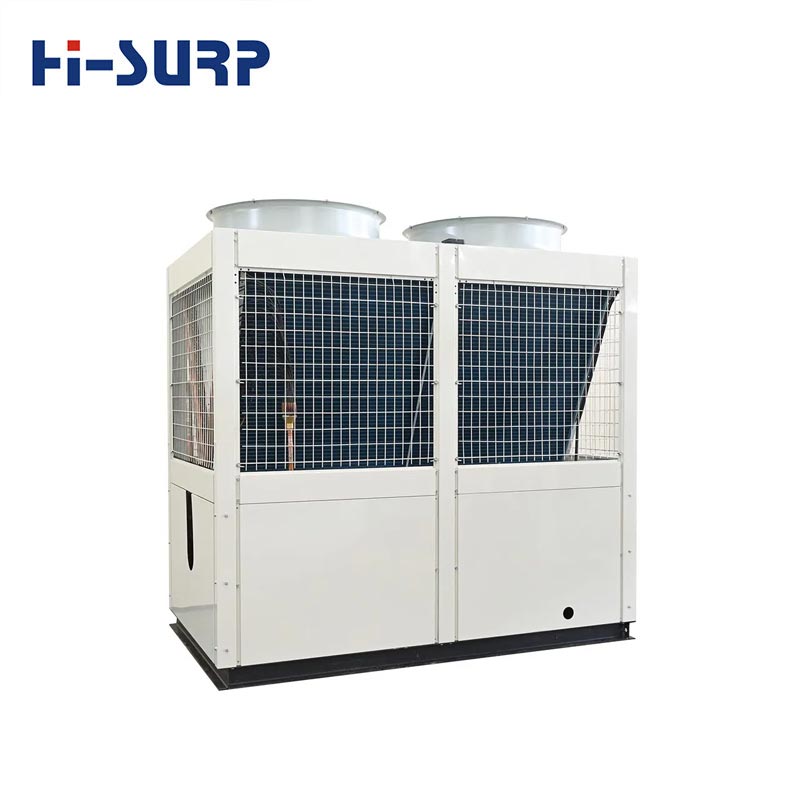

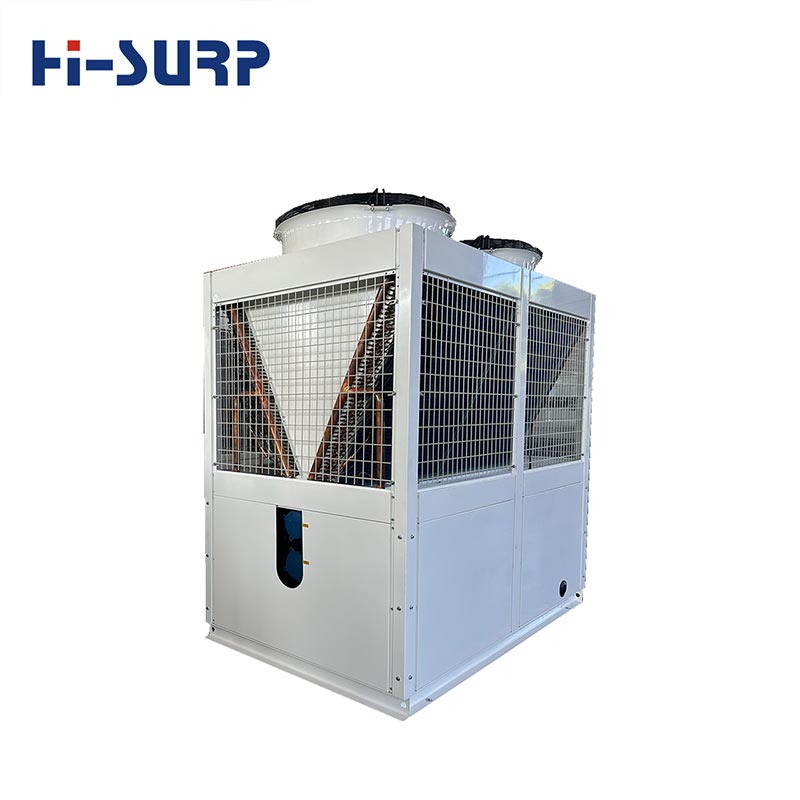

Modular Chiller

ပရော်ဖက်ရှင်နယ် China ထုတ်လုပ်သူနှင့် ပေးသွင်းသူအနေဖြင့် Hisurp Modular Chiller သည် ဘက်စုံသုံး၊ အအေးပေးခြင်း၊ အပူပေးခြင်း၊ အိမ်တွင်းရေပူများကို ပေးဆောင်ခြင်း သို့မဟုတ် နှစ်မျိုးလုံးကို ပေါင်းစပ်နိုင်သည်။ ၎င်း၏ထူးခြားသော အအေးခံပတ်လမ်းသည် ဆောင်းရာသီတွင် လေအေးပေးထားသော အပူစုပ်ပန့်များ၏ ဖြူစင်မှုပြဿနာကို အပြည့်အဝဖြေရှင်းပေးကာ အပူ၏စွမ်းဆောင်ရည်ကို ပိုမိုကောင်းမွန်စေသည်။ ၎င်းသည် အလွန်နိမ့်သောအပူချိန်တွင် -25 ဒီဂရီစင်တီဂရိတ်အထိ တည်ငြိမ်စွာလုပ်ဆောင်နိုင်ပြီး စိတ်ကြိုက်အသုံးပြုနိုင်သည့် အမြင့်ဆုံးထွက်ပေါက်ရေအပူချိန် 65°C ရှိသည်။

ထုတ်ကုန်မိတ်ဆက်

တရုတ်နိုင်ငံမှ ပရော်ဖက်ရှင်နယ် စက်ရုံတစ်ခုအနေဖြင့် Hisurp သည် အတွေ့အကြုံရှိသော Modular Chiller ထုတ်လုပ်သူနှင့်သာမကဘဲ၊ ယုံကြည်စိတ်ချရသော ပေးသွင်းသူသာမက ဖောက်သည်များ၏ အမှန်တကယ် လုပ်ငန်းခွင်အခြေအနေများအပေါ် အခြေခံ၍ စိတ်ကြိုက်ဖြေရှင်းချက်များကို ပေးစွမ်းနိုင်သည်။

Modular Chiller ဆိုတာဘာလဲ။

Modular Chiller သည် သီးခြားလွတ်လပ်သော chiller module အများအပြားဖြင့် ဖွဲ့စည်းထားသည့် စက်မှုအအေးပေးစနစ် အမျိုးအစားတစ်ခုဖြစ်သည်။ အလုပ်လုပ်နိုင်ပါတယ်။ တစ်ဦးချင်း သို့မဟုတ် အတူတကွ။ ၎င်းသည် အရွယ်အစားအလိုက်၊ ပြောင်းလွယ်ပြင်လွယ်နှင့် စွမ်းအင်သက်သာသော အအေးပေးစွမ်းနိုင်စေရန် ဒီဇိုင်းထုတ်ထားသည်။ စီးပွားဖြစ်နှင့် စက်မှုအသုံးချမှု။

သမားရိုးကျ ကြီးမားသော ယူနစ်အအေးပေးစက်များနှင့် မတူဘဲ၊ မော်ဂျူလာစနစ်သည် အသုံးပြုသူများကို အတိုး သို့မဟုတ် လျှော့ချရန် ခွင့်ပြုသည်။ စွမ်းရည်ကို ထည့်သွင်းပေးသည်။ သို့မဟုတ် တောင်းဆိုမှုအပေါ်အခြေခံ၍ module များကိုဖယ်ရှားခြင်း။

သမားရိုးကျ Chillers များနှင့် နှိုင်းယှဉ်ပါက အားသာချက်များ

ပိုမိုပြောင်းလွယ်ပြင်လွယ် တပ်ဆင်ခြင်းနှင့် ချဲ့ထွင်ခြင်း။
ပိုများသောအထပ်ထပ်နှင့်စနစ်တည်ငြိမ်မှု
partial load အောက်တွင် ပိုမိုကောင်းမွန်သော စွမ်းအင်စွမ်းဆောင်ရည်
Modular ဒီဇိုင်းကြောင့် သယ်ယူပို့ဆောင်ရေးနှင့် တပ်ဆင်မှု ပိုမိုလွယ်ကူသည်။

လျှောက်လွှာ

Hisurp Modular Chillers များကို စက်မှုစက်ရုံများ၊ ဒေတာစင်တာများ၊ ဓာတ်အားစနစ်များ၊ ဆက်သွယ်ရေးများတွင် တွင်ကျယ်စွာ အသုံးပြုကြသည်။ ပစ္စည်းကိရိယာ အခန်းများ၊ စီးပွားရေး အဆောက်အအုံများ၊ ဆေးဘက်ဆိုင်ရာ အဆောက်အအုံများနှင့် အများသူငှာ အဆောက်အဦများကို ထိရောက်ပြီး ယုံကြည်စိတ်ချရသော ဝန်ဆောင်မှုများ ပေးဆောင်ပါသည်။ အအေးနှင့် ပတ်ဝန်းကျင်အမျိုးမျိုးအတွက် အပူရင်းမြစ်ဖြေရှင်းချက်။

သတ်မှတ်ချက် (R410a၊ EVI အမျိုးအစားအတွက်)

မော်ဒယ်			HACHW-50EVI-Z	HACHW-60EVI-Z	HACHW-76EVI-Z	HACHW-130EVI-Z	HACHW-130EVI-Z-2
Nominal Cooling Capacity		kW	52.0	62.0	78.0	133.0	133.0
Nominal Cooling Capacity		kcal/h	44720	53320	67080	114380	114380
အအေးခံခြင်း။ ထည့်သွင်းပါဝါ		kW	15.22	18.1	22.7	38.7	40.2
Nominal Heating Capacity		kW	55.0	66.0	83.0	140.0	140.0
Nominal Heating Capacity		kcal/h	47300	56760	71380	120400	120400
အပူပေး ထည့်သွင်းပါဝါ		kW	16.1	19.3	24.3	40.9	35.6
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ			AC380V-3PH-50Hz
အဆင့်သတ်မှတ်ထားသော လက်ရှိ		A	27.0	32.0	41.0	69.0
လည်ပတ်ထိန်းချုပ်မှုမုဒ်			အပြည့်အဝအလိုအလျောက်ထိန်းချုပ်မှု
Throttling နည်းလမ်း			Thermal expansion valve သို့မဟုတ် electronic expansion valve
ဘေးကင်းရေး ကာကွယ်ရေး			မြင့်မားသောဖိအားကာကွယ်မှု၊ စီးဆင်းမှုကာကွယ်မှု၊ အေးခဲမှုကာကွယ်မှု၊ ကွန်ပရက်ဆာ overload, overheat protection, etc.
ကွန်ပရက်ဆာ	ရိုက်ပါ။		များပါတယ်။ Scroll Compressor
	QTY	သတ်မှတ်	2	2	2	4	2
	အဆင့်သတ်မှတ်ထားသော လက်ရှိ	kW	၇.၀၆*၂	8.30*2	10.60*2	၈.၇၈*၄
ပန်ကာမော်တော်	ရိုက်ပါ။		Axial ပန်ကာ
	QTY	သတ်မှတ်	2	2	2	2	2
	အဆင့်သတ်မှတ်ထားသော လက်ရှိ	kW	0.55*2	0.75*2	0.75*2	၁.၈၀*၂	၁.၈၀*၂
လေအေးပေးစက်ရေအပူလဲလှယ်ကိရိယာ	ပုံစံ		သံစတုရန်း-ရှဲလ်အပူလဲလှယ်ကိရိယာ	Shell နှင့် tube heat exchanger
	ရေစီးနှုန်း	m3/h	8.94	10.66	13.41	22.87	22.87
	ရေဖိအားကျဆင်းမှု	kPa	≤75				≤55
	ရေဘုံဘိုင်မီတာ		DN50	DN65		DN80
ယူနစ် ဆူညံသံ		dB(A)	68	70	70	75	75
အတိုင်းအတာ	L	မီလီမီတာ	850	1000		1300
	W	မီလီမီတာ	1700	2200		2500
	H	မီလီမီတာ	1800	2230		2230
ယူနစ်အလေးချိန်		ကီလိုဂရမ်	620	750	800	1300

1. အအေးခံနိုင်မှု အခြေအနေ-
အအေးခံထားသော ရေဝင်ပေါက်အပူချိန် 12 ℃ ၊ ထွက်ပေါက်အပူချိန် 7 ℃ Air side inlet DB (ပတ်ဝန်းကျင်အပူချိန်) 35 ℃
2. အပူပေးနိုင်စွမ်း၏ အလုပ်အခြေအနေ-
ရေပူရေ၀င်ပေါက်အပူချိန် 40 ℃ ၊ ထွက်ပေါက်အပူချိန် 45 ℃ Air side inlet DB (ပတ်ဝန်းကျင်အပူချိန် ) 7 ℃ ၊ WB 6 ℃
3. ယူနစ်၏ လည်ပတ်နေသော ပတ်ဝန်းကျင် အပူချိန် အပိုင်းအခြား-
- 15 ℃ ~ 40 ℃, ကန့်သတ်: - 20 ℃ ~ 43 ℃

မူပိုင်ခွင့်

Hisurp သည် စက်မှုလေအေးပေးစက်များနှင့် အအေးပေးစက်များ၏ ထိပ်တန်းထုတ်လုပ်သူအဖြစ် ၎င်း၏ Modular Chiller စီးရီးဖြစ်သည်။ ကို အသုံးပြု လေအေးပေးသည့် အပူစုပ်စက်၏ နည်းပညာဖြစ်သော ရေအေးနှင့် ရေနွေးယူနစ် (မူပိုင်ခွင့်အမှတ် ZL 200610049854.4) လျှော့ချပါ။ ၎င်း၏အလုပ်အခြေအနေအပူချိန်။ ၎င်းသည် မြင့်မားသောပတ်ဝန်းကျင်တွင် ကောင်းမွန်ပြီး ယုံကြည်စိတ်ချရသော အအေးပေးသည့်အကျိုးသက်ရောက်မှုရှိသည်။ အပူချိန်၊ ချွေတာသည်။ လည်ပတ်မှုကုန်ကျစရိတ်နှင့် ဝန်ဆောင်မှုသက်တမ်းကို ရှည်စေသည်။ လုပ်ငန်းခွင်အခြေအနေအရ ကယ်တင်နိုင်လောက်ပါတယ်။ 30% ပါဝါလည်ပတ်မှုကုန်ကျစရိတ်အများဆုံးဖြစ်ပြီး 48 ဒီဂရီအောက်ရှိရေရှည်အအေးခံမှုအမှားအယွင်းမရှိအာမခံပါသည်။

Patent

အင်္ဂါရပ်များ

01 ကွန်ပရက်ဆာစနစ်

Hisurp Modular Chiller သည် INVOTHCH / DAIKIN / COPELAND အမှတ်တံဆိပ် ကွန်ပရက်ဆာများကို အသုံးပြု၍ အရည်အသွေးကို အာမခံပါသည်။ အစိတ်အပိုင်းများ။ ထို့အပြင်၊ မြင့်မားသောဖိအားအပိုင်းပိုင်းများ၊ ဆူညံသံနိမ့်သောရေပေါ်အဆို့ရှင်များ၊ PPS resin တံဆိပ်ခတ်ခြင်းလည်းရှိသည်။ ကွင်း၊ အမြင့် ဤ modular chiller သည် သဘာဝပတ်ဝန်းကျင်နှင့် လိုက်လျောညီထွေဖြစ်ကြောင်း သေချာစေရန် နှစ်မြှုပ်ခြင်း စသည်တို့နှင့်အတူ PTFE bearing စွမ်းဆောင်ရည် ခံပြီး ယုံကြည်စိတ်ချရသော၊ တာရှည်ဝန်ဆောင်မှုသက်တမ်းနှင့်လည်ပတ်မှုကုန်ကျစရိတ်သက်သာသည်။

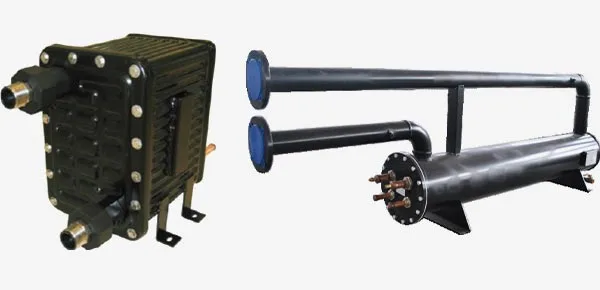

02 Casing၊ tubular steel casing၊ shell & tube စနစ်

ရေဘက်ခြမ်းရှိ အပူဖလှယ်ခြင်းအတွက်၊ ၎င်းသည် မြင့်မားသော အပူလွှဲပြောင်းကိန်းနှင့် စွမ်းအင်ချွေတာသည့်အကျိုးသက်ရောက်မှုရှိသည်။

အအေးခံသောအခါတွင်၊ ရေဘေးအပူပေးကိရိယာသည် အအေးစွမ်းအင်ကို စုပ်ယူရန်အတွက် အငွေ့ပျံသည်။ wind-side heat exchanger သည် condenser ဖြစ်သည်။
အပူပေးသောအခါတွင်၊ ရေဘေးအပူဖလှယ်သူသည် အပူစွမ်းအင်ကို စုပ်ယူရန်အတွက် ကွန်ဒင်ဆာတစ်ခုဖြစ်ပြီး လေဘက်ခြမ်းဖြစ်သည်။ heat exchanger သည် evaporator ဖြစ်သည်။
ထိရောက်သော အပူလဲလှယ်ကြေးပိုက်ကို အသုံးပြု၍ အေးခဲနေသောရေများသည် အပူဖလှယ်သည့်ပိုက်၏ အပြင်ဘက်သို့ စီးဆင်းသည်။ water side နှင့် refrigerant သည် water side တွင် heat exchanger ၏ ပိုက်အတွင်း စီးဆင်းသည်။
ဒီဇိုင်းအသစ်၊ ရေအရည်အသွေးလိုအပ်ချက်များသည် တင်းကျပ်လွန်းသည်မဟုတ်၊ ညစ်ပတ်ပိတ်ဆို့ရန် မလွယ်ကူပေ။ ပိတ်ဆို့ခြင်း။
စွမ်းဆောင်ရည် အထူးကောင်းမွန်ပြီး ဖိအားနှင့် တုန်ခါမှုကို ခံနိုင်ရည်ရှိပြီး ပုံပျက်လွယ်ခြင်း စသည်တို့ဖြစ်သည်။

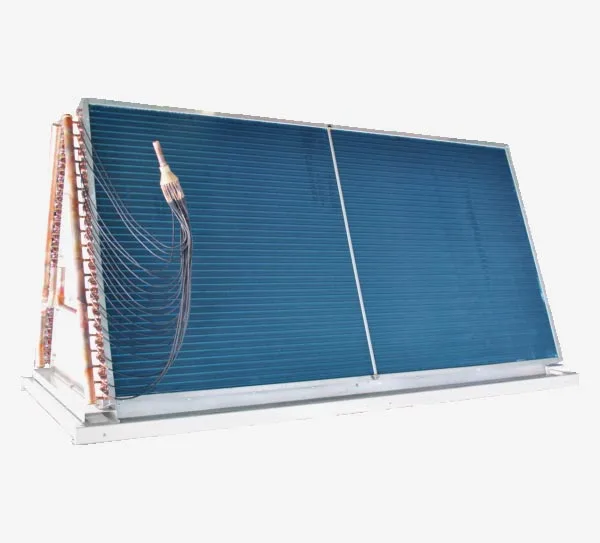

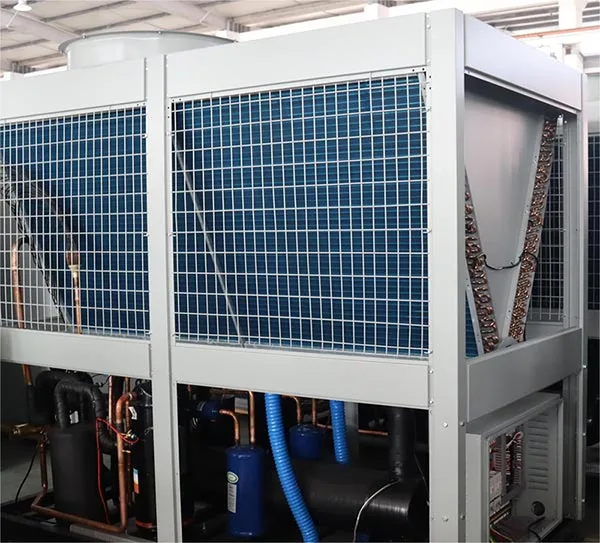

03 Air-side heat exchanger

အရည်အသွေးမြင့် (ရေအားလျှပ်စစ်) အလူမီနီယမ်သတ္တုပြားကို တင်သွင်းပြီး တံဆိပ်တုံး အစုံအလင်ဖြင့် တံဆိပ်တုံးထုထားသည်။ စက်ပိုင်းဆိုင်ရာ ချဲ့ထွင်ခြင်းမှတဆင့် မြင့်မားသော ထိရောက်မှုရှိသော ကြေးနီပိုက်ဖြင့် တင်းကျပ်စွာ ပေါင်းစပ်ထားသည်။ စက် သို့မဟုတ် ဟိုက်ဒရောလစ် ချဲ့ထွင်ခြင်း နှင့် ထုတ်ကုန်၏ တင်းကျပ်သော ဖိအား ယိုစိမ့်မှု စမ်းသပ်ခြင်း အားဖြင့်၊ အလွန်ကောင်းမွန်သောအပူလဲလှယ်စွမ်းဆောင်ရည်နှင့်မြင့်မားသောတံဆိပ်ခတ်။
V-type wind side heat exchanger ကို တူညီသောလေဝင်လေထွက်ရှိသော လေအေးပေးစက်ယူနစ်တွင် မကြာခဏအသုံးပြုသည်။ ဆောင်းရာသီတွင် သန့်ရှင်းပြီး စေ့စေ့စပ်စပ် ဖြူးပေးပါ။

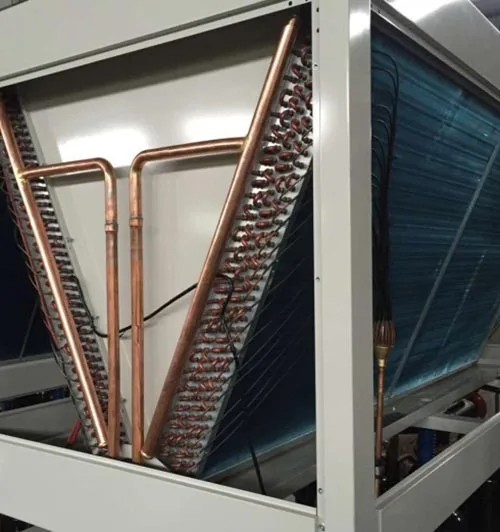

04 ထူးခြားသော အအေးခံပတ်လမ်းများ

finned heat exchanger အောက်ခြေတွင် ထူးခြားသော အအေးခံပတ်လမ်းတစ်ခု ရှိသည်။
၎င်းသည် refrigerant ၏ sub-cooling ကို တိုးမြှင့်ပေးပြီး နွေရာသီတွင် cooling efficiency ကို ပိုမိုကောင်းမွန်စေသည်။ အောက်ခြေ ယူနစ်သည် ပုံမှန်အပူလဲလှယ်ကိရိယာတွင် အေးခဲသွားသည်။ ဆောင်းရာသီတွင် ပြင်ပအပူ၏အောက်ခြေတွင် အနွေးကြမ်းခင်းထားသည်။ လဲလှယ်သူ condensate ကို မှန်ကန်စွာ စီးဆင်းခွင့်ပြုပါ။ နှင်းခဲချိန်ကို ထိရောက်စွာ လျှော့ချပေးပြီး အပူပေးသည့် စွမ်းဆောင်ရည်ကို ပေးစွမ်းသည်။

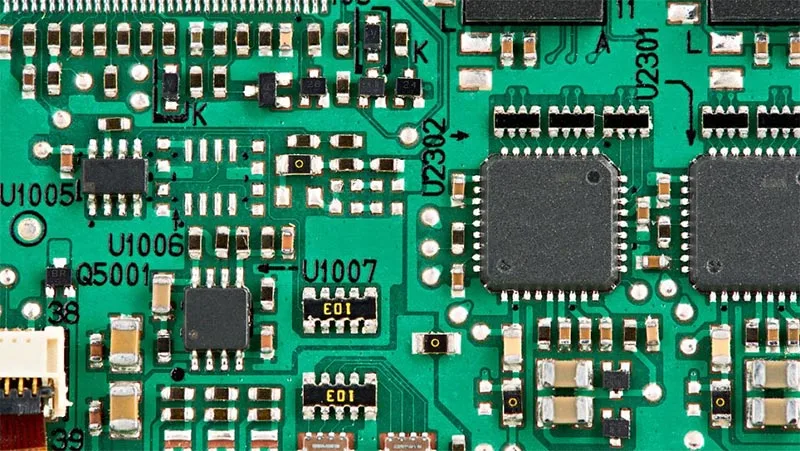

05 အပြည့်အဝ အလိုအလျောက် ထိန်းချုပ်မှု

အဆင့်မြင့်ဆုံး ဉာဏ်ရည်ထက်မြက်သော ထိန်းချုပ်မှုကို လက်ခံပါ၊ ယူနစ်တွင် အကာအကွယ်လုပ်ဆောင်ချက်များစွာ တပ်ဆင်ထားပါသည်။ အမြင့်နှင့်အနိမ့် ဖိအားကာကွယ်မှု၊ ရေပြတ်တောက်မှု၊ အေးခဲမှု၊ အပူလွန်ကဲမှု၊ အပူချိန်လွန်မှု၊ အဆင့်အောက်၊ ဆန့်ကျင်အဆင့်၊ under-voltage၊ အထူးစီမံဝန်ထမ်းများ မလိုအပ်ဘဲ ဝန်ပိုခြင်းနှင့် အခြားသော ကာကွယ်ရေးလုပ်ဆောင်ချက်များသည် အလွန်အဆင်ပြေသည်။ အသုံးပြုသူများအတွက် အသုံးပြု.

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

E-House AC ယူနစ်များအတွက် အဓိက application များကား အဘယ်နည်း။

စနစ်ဖွဲ့စည်းပုံ
Modular စနစ်- လွတ်လပ်သော chiller module အများအပြားဖြင့် တည်ဆောက်ထားသည်။
သမားရိုးကျ အအေးပေးစက်- ကြီးမားသော ပေါင်းစပ်ယူနစ်တစ်ခု

များပါတယ်။
Modular စနစ်- မော်ဂျူးများကို ထည့်သွင်းခြင်းဖြင့် စွမ်းရည်ကို အဆင့်ဆင့် တိုးချဲ့နိုင်သည်။
သမားရိုးကျ chiller- ပုံသေစွမ်းရည်၊ အဆင့်မြှင့်ရန် ခက်ခဲသည်။

ယုံကြည်စိတ်ချရမှု
Modular စနစ်- မော်ဂျူးတစ်ခု ပျက်ကွက်ပါက အခြားအရာများ ဆက်လက်လုပ်ဆောင်နေပါသည်။
သမားရိုးကျ အအေးပေးစက်- ချို့ယွင်းချက်တစ်ခုသည် စနစ်အား ရပ်တန့်စေနိုင်သည်။

စွမ်းအင်ထိရောက်မှု
Modular စနစ်- အဆင့်လိုက် လုပ်ဆောင်ချက်ဖြင့် ပိုမိုကောင်းမွန်သော part-load ထိရောက်မှု
သမားရိုးကျ chiller- partial load အခြေအနေများတွင် ထိရောက်မှုနည်းသည်။

ခေတ်မီစက်မှုလုပ်ငန်း HVAC ဒီဇိုင်းတွင် လိုအပ်သော ပရောဂျက်များအတွက် Modular Chiller ကို မကြာခဏ ဦးစားပေးပါသည်။ အတိုင်းအတာနှင့် redundancy

ပျမ်းမျှသက်တမ်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုဆိုသည်မှာ အဘယ်နည်း။

ပျမ်းမျှသက်တမ်း

ပုံမှန်အားဖြင့် လည်ပတ်မှုအခြေအနေပေါ်မူတည်၍ 10-15 နှစ်ဖြစ်သည်။
သင့်လျော်သောထိန်းသိမ်းမှုနှင့် တည်ငြိမ်သောဝန်ဖြင့် သက်တမ်းပိုရှည်နိုင်သည်။

ပုံမှန်ပြုပြင်ထိန်းသိမ်းမှု ပါဝင်သည်။

အပူလဲလှယ်ကိရိယာများနှင့် ဇကာများကို သန့်ရှင်းရေးလုပ်ပါ။
refrigerant ဖိအားနှင့် ယိုစိမ့်မှုကို စစ်ဆေးခြင်း။
ကွန်ပရက်ဆာများနှင့် လျှပ်စစ်အစိတ်အပိုင်းများကို စစ်ဆေးခြင်း။
ရေ သို့မဟုတ် လေလည်ပတ်မှုစနစ်များ သန့်ရှင်းနေစေရန် သေချာစေခြင်း။

Modular ဒီဇိုင်း၏ပြုပြင်ထိန်းသိမ်းမှုအားသာချက်

စနစ် အပြည့်အစုံကို မပိတ်ဘဲ တစ်ဦးချင်း မော်ဂျူးများကို ဝန်ဆောင်မှု ပေးနိုင်ပါသည်။
စက်ရပ်ချိန်နှင့် ထိန်းသိမ်းမှုအန္တရာယ်ကို လျှော့ချပေးသည်။

Modular Chiller Units တွေကို ဘယ်လိုထိန်းချုပ်မလဲ။

Centralized Intelligent Control စနစ်: တစ်ခုအတွင်း မော်ဂျူးများစွာကို ညှိနှိုင်းပေးသည်။ တစ်ခုတည်းသောစနစ်ဖြင့် ပူးပေါင်းလုပ်ဆောင်ရန်။
Load Balancing: လက်ရှိတွင် အအေးခံလိုအားကို အလိုအလျောက် ဖြန့်ဝေသည်။ တက်ကြွသော module များ။
အဆင့်ဆင့်လုပ်ဆောင်ခြင်း။: အချိန်နှင့်တစ်ပြေးညီအခြေခံ၍ သတ်မှတ်ထားသော module များကို အလိုအလျောက်စတင်ခြင်း သို့မဟုတ် ရပ်ခြင်း။ load လိုအပ်ချက်များ။
စွမ်းအင် ပိုမိုကောင်းမွန်အောင် ပြုလုပ်ခြင်း။: စနစ်သည် ၎င်း၏နေရာတွင် တက်ကြွသော module တစ်ခုစီကို ထိန်းသိမ်းထားရန် ဦးစားပေးသည်။ အကောင်းဆုံးစွမ်းအင်ထိရောက်မှုအဆင့်။
ပြတ်ရွေ့စီမံခန့်ခွဲမှု: မော်ဂျူးတစ်ခု ချွတ်ယွင်းပါက ကျန်ရှိသော module များသည် အလိုအလျောက်ဖြစ်သည်။ ဆုံးရှုံးမှုအတွက် လျော်ကြေးပေးရန်။
